立式復合細磨制砂機是在吸取國內先進細碎設備的基礎上優化設計，又稱立式制砂機、立式復合破碎機，集細碎+粗磨一體，無篩條立軸式制砂細碎設備，主打中小型生產線、高含水黏料制砂/磨料，性價比高，這里帶大家詳細了解其內部結構、工作原理、型號參數以及優缺點等相關信息，更利于設備的選擇。

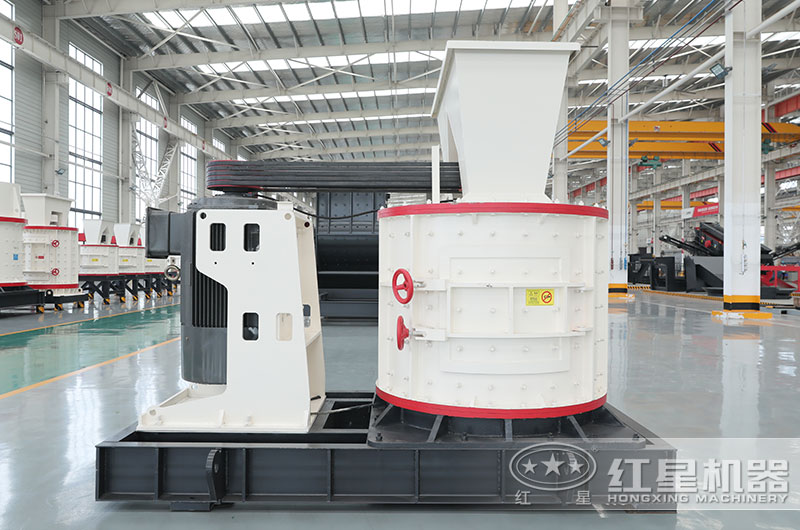

立式復合細磨制砂機圖片

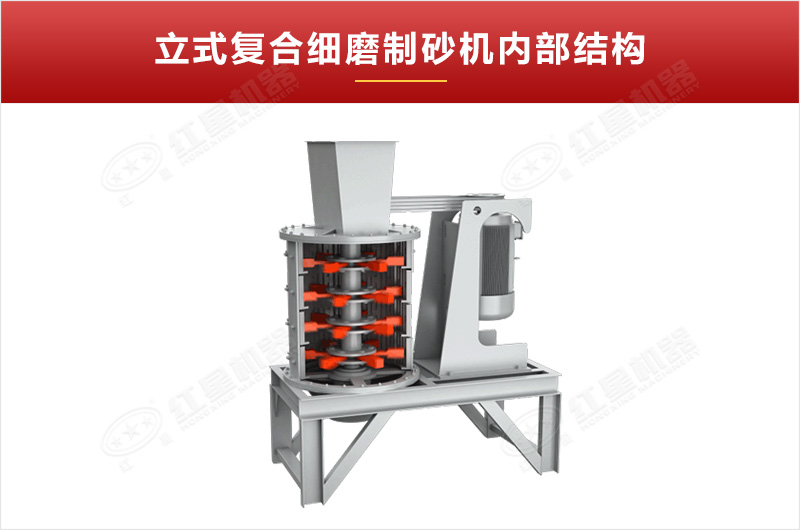

一、立式復合細磨制砂機結構

立式復合細磨制砂機主要由傳動裝置、軸承、上機蓋、襯板、錘頭、錘盤、主軸、皮帶、進料口、出料口、支座、電機、檢修門、筒體、上蓋及底座等部分組成。

進料口：頂部垂直進料，進料粒度≤100mm。

多層立式破碎筒體：3-6 層分級轉子腔，自上而下逐級研磨細化。

主軸+分層板錘轉子：多層錘頭，分級沖擊、擠壓、研磨。

耐磨襯板：筒體內壁高鉻合金反擊襯板。

皮帶傳動電機：側置電機，三角帶驅動主軸。

底座+出料口：底部直通出料，無篩網、不堵料。

檢修開蓋機構：絲桿/液壓開蓋，更換錘頭襯板不用拆機。

二、立式復合細磨制砂機工作原理及視頻

物料從頂部垂直落入，依靠重力下落：

落入破碎腔，受到高速旋轉板錘的打擊；

而迅速拋向反擊板，撞擊后被反彈到錘板上，再次受到打擊；

下層腔體高速研磨細化，多層循環完成細磨；

全程無篩條，合格細砂直接從底部排出；

調節轉速、襯板間隙，控制出料0-10mm任意粒度。

立式復合細磨制砂機工作視頻

三、立式復合細磨制砂機型號參數

立式復合細磨制砂機每小時產量5-100噸，有5款型號，分別是800、1000、1250、1500、1750等，可根據加工原料、產量需求、場地情況等，來合理選擇，具體立式復合細磨制砂機型號參數如下表。

規格	處理能力(t/h)	電機功率(kw)
800	5-15	4P 30
1000	10-30	4P 55
1250	17-60	6P 132
1500	25-80	8P 160
1750	30-100	8P 200

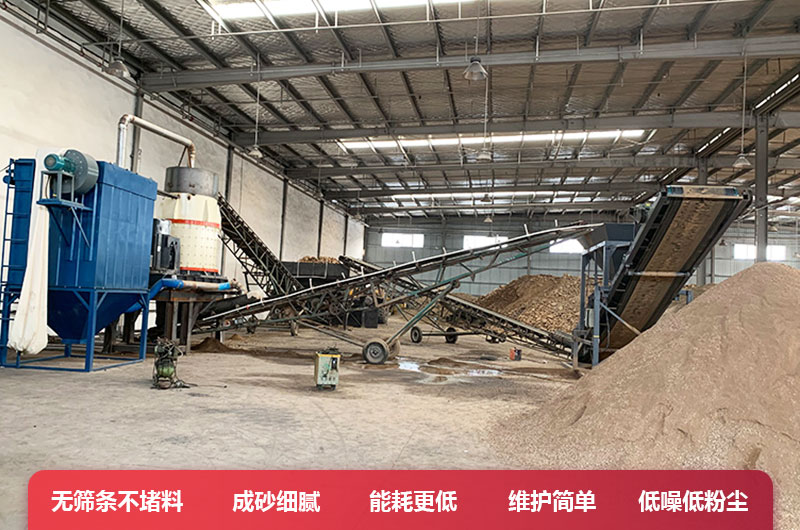

四、立式復合細磨制砂機優勢

無篩條不堵料

不含篩網，可處理含水≤8%、含泥量大的石灰石、煤矸石、風化巖，雨季生產不卡機。

成砂細膩

多層研磨結構，成品0-5mm細砂占比高，粒形立方體、針片狀少。

能耗更低、運行穩定

噸料電耗1.8-2.5度左右，軸承水平布置，可加工高溫熟料，遇鐵塊自動彈出，保護主軸。

維護簡單、成本低

側面開蓋快速換錘頭，多元合金板錘耐磨壽命提升2-3倍；整機結構簡單，故障率低、占地小。

低噪低粉塵

運行噪音＜75 分貝，密閉筒體揚塵少，小型場地無需復雜除塵。

五、立式復合細磨制砂機價格

立式復合細磨制砂機本身屬于偏中小型設備，其價格一般不是很高，根據市場上了解，通常在萬元到三四十萬左右，但是因為型號、廠家選擇不同，以及品牌、市場情況，會存在差異。

河南紅星機器是擁有四十年礦山設備生產積淀的老牌實體廠家，從原材料采購到成品加工層層質檢，工藝標準嚴苛，質量售后雙保障，具體立式復合細磨制砂機價格多少錢一臺，歡迎在線咨詢了解，將安排專業經理為您解答。
